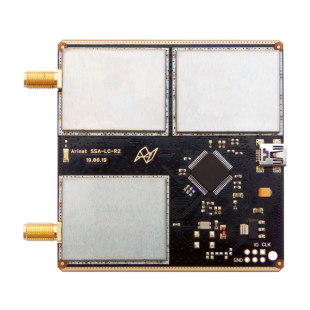

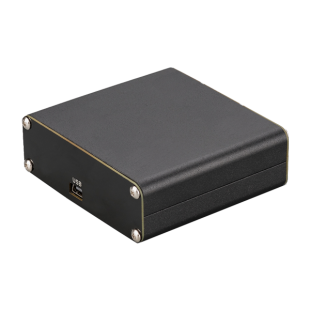

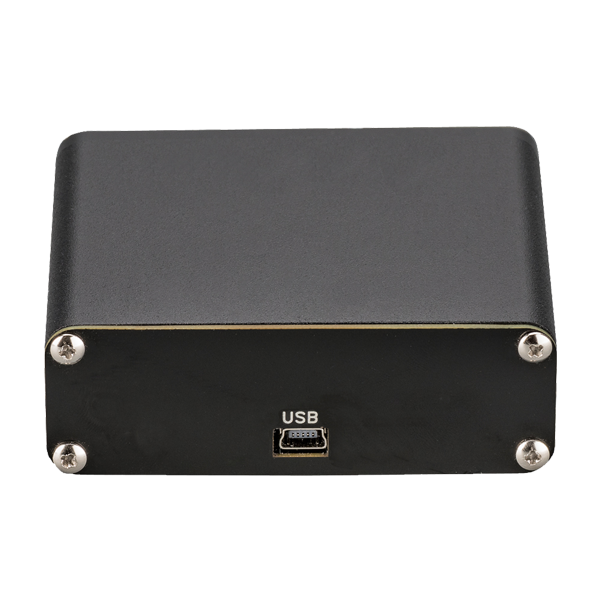

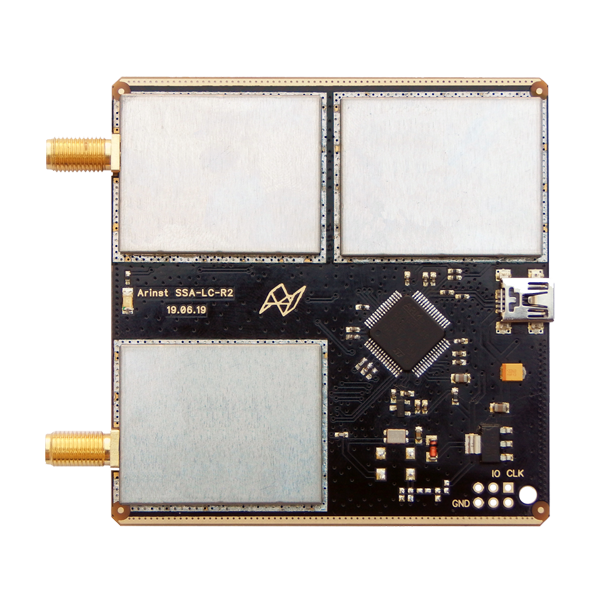

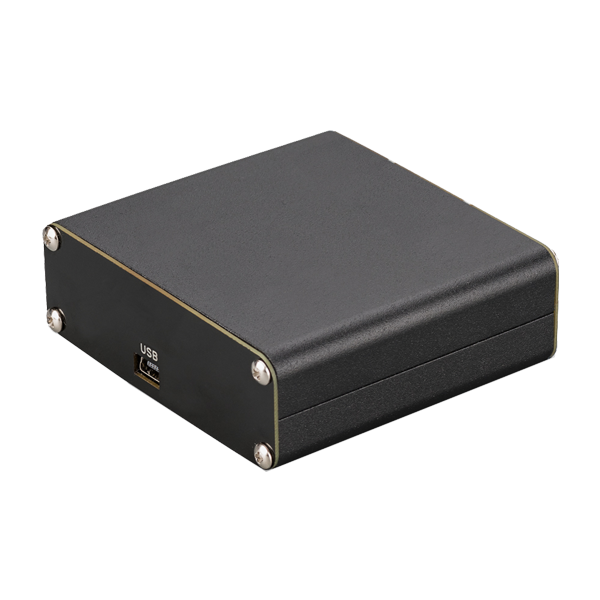

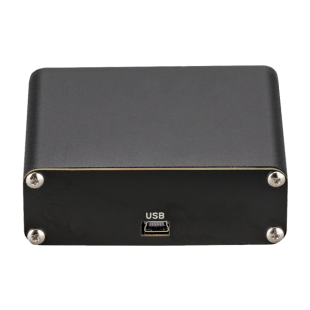

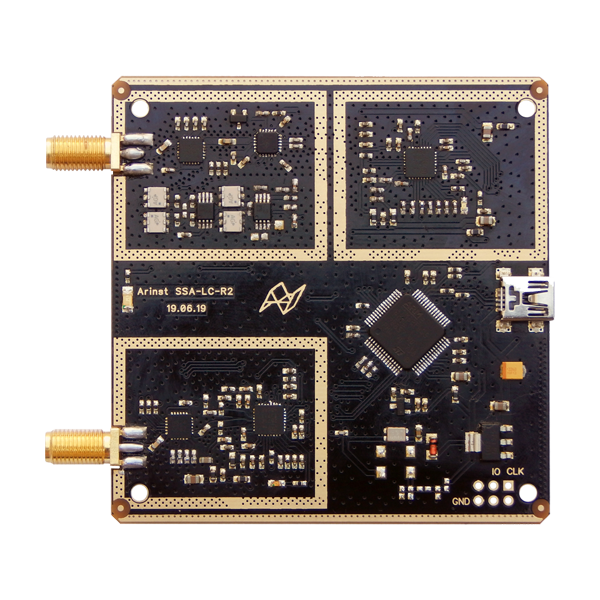

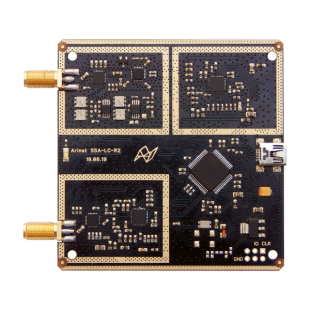

Спектроанализатор Arinst SSA-TG LC R2 |
- Описание
- Отзывы о товаре
- Задать вопрос
-

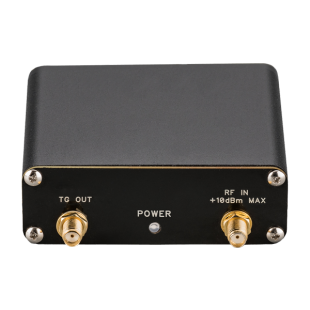

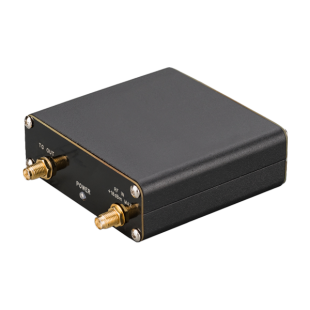

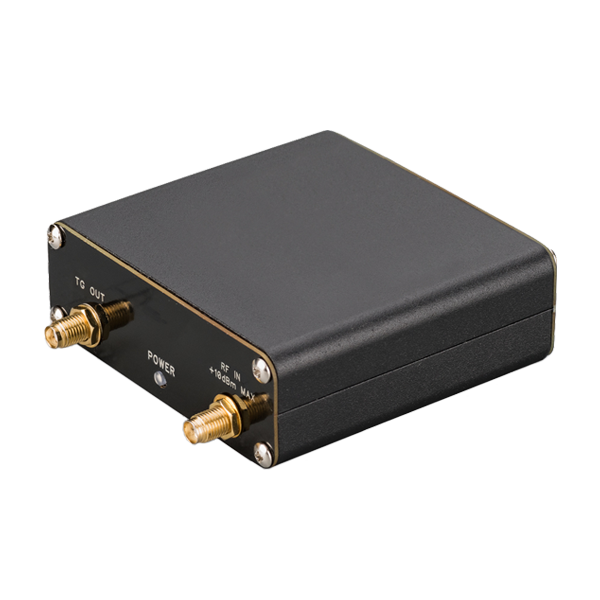

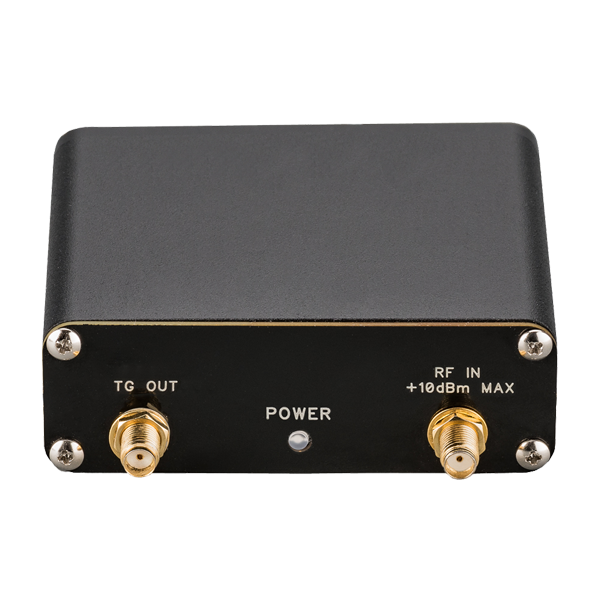

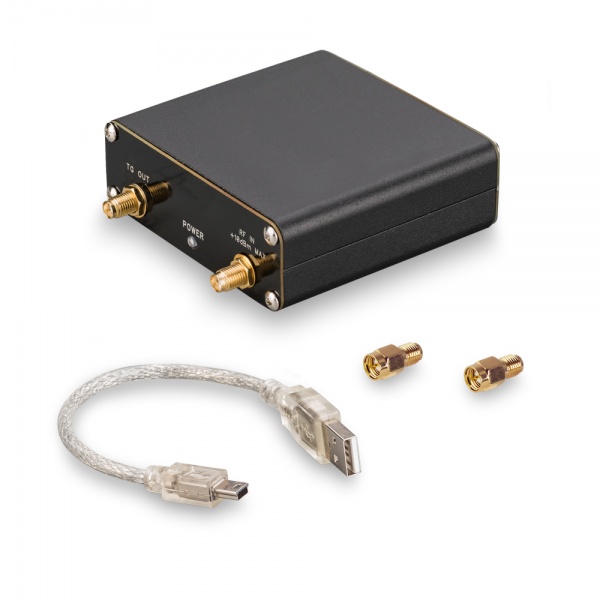

Arinst SSA-TG LC R2– это панорамный анализатор спектра со встроенным генератором сигнала, который предназначен для отображения спектров сигналов в основном диапазоне частот от 36 до 3000 МГц.
Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.Важной особенностью устройства является наличие дополнительной функции генератора сигнала, который позволяет производить замеры АЧХ активных устройств, например репитера, измерять КСВ антенн и т.д.

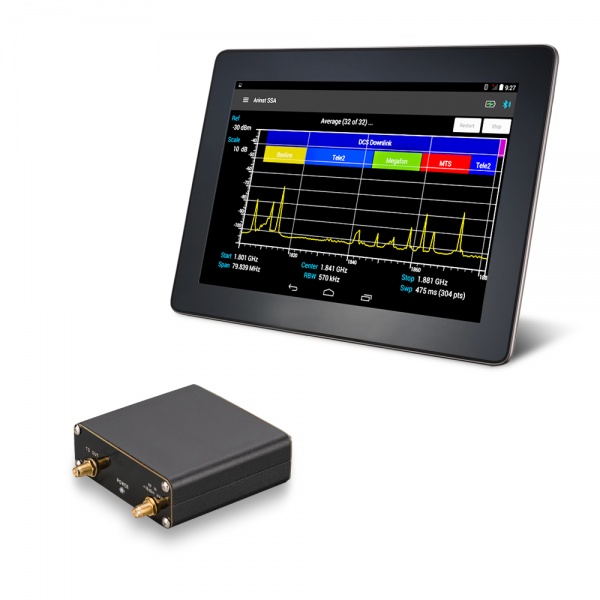

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.
Кроме основного диапазона частот 36-3000 МГц прибор имеет дополнительный расширенный диапазон от 3000 до 5990 МГц, в котором ошибка измерений выше, чем в основном диапазоне. При работе в расширенном диапазоне следует использовать прибор только для отображения сигналов для их оценки, но не для измерений.
Технические характеристики:
Отображаемый диапазон частот 36—5990 МГц
Основной измеряемый диапазон частот 36—3000 МГц
Динамический диапазон в полосе 36—3000 МГц
70 дБ Максимальная полоса обзора 5954 МГц
Полоса пропускания ПЧ 250 кГц, фиксированная
Время обзора в полосе 100 МГц < 0.1 с
Полка шума в полосе 36-3000 МГц < -95 дБм
Волновое сопротивление 50 Ом
КСВ в рабочем диапазоне частот
< 1,5
Внутренний аттенюатор
0-30 дБ Ошибка при аттенюации до 10 дБ
2 дБ Ошибка при аттенюации от 10 до 20 дБ 5 дБ Ошибка при аттенюации от 20 до 30 дБ 8 дБ Выходная мощность трекинг-генератора -15...-25 дБм
Точность отображения сигнала в пределах динамического диапазона
2 дБ Максимальная входная мощность при аттенюаторе 0 дБ
10 дБм
Максимальная входная мощность при аттенюаторе выше 20 дБ
+20 дБм Максимальный входной измеряемый сигнал +10 дБм
Максимальное постоянное напряжение на входе
25 Вольт Максимальный потребляемый ток при работе от USB 350 мА Габаритные размеры 88 x 81 x 22 мм
